Hướng dẫn sửa chữa máy hàn điện tử báo lỗi đèn đỏ OC
Máy hàn điện tử báo lỗi đèn đỏ OC và không ra điện là 1 bệnh cơ bản của máy hàn và chiếm đến 50% các pan bệnh của máy hàn

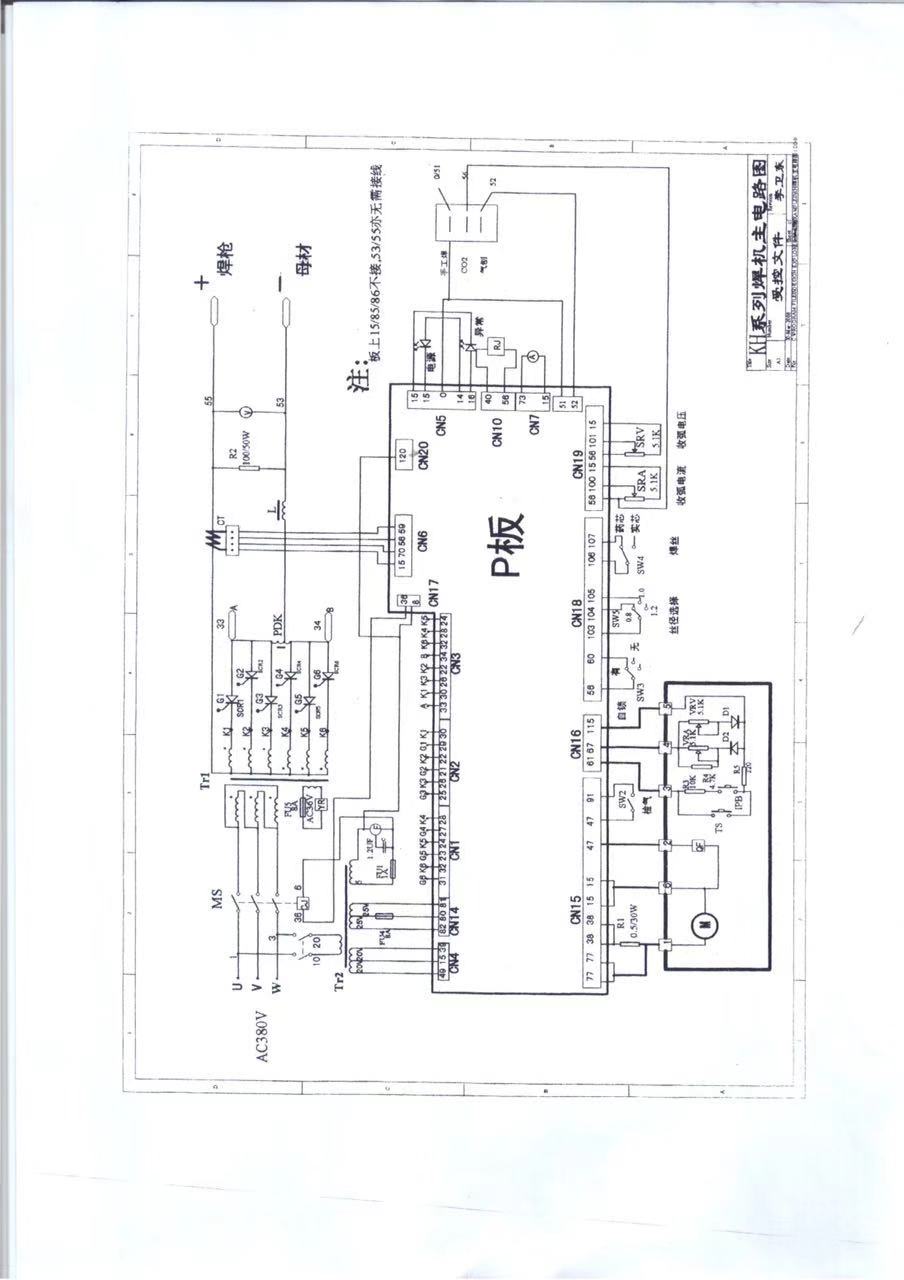

Việc đầu tiên để đi vào nghiên cứu bệnh này ta cần hiểu một chút về sơ đồ nguyên lý, sơ đồ khối, cấu tạo hoạt động của máy hàn điện tử
I. Sơ đồ khối máy hàn Tig
Sơ đồ khối của máy hàn theo tôi có thể chia làm 3 phần chính đó là :
Phần 1 Chỉnh lưu và lọc
Phần 2 Động lực
Phần 3 Chỉnh lưu sau biến áp
Phần 4 Mạch điều khiển
II. Phân tích nguyên lý làm việc của máy hàn
1, Chỉnh lưu và lọc
Tùy vào điện áp đầu vào 1 pha hay 3 pha, 220v hay 380 v mà có những mạch chỉnh lưu cầu 1 pha hay 3 pha như hình bên dưới
Chỉnh lưu và lọc 3 pha 380v thì ta được khoảng 5060v DC
Chỉnh lưu và lọc 1 pha 220v ta được khoảng 300v DC
2. Mạch động lực
Có tác dụng băm xung điều khiển biến áp. Công suất thường sử dụng hiện nay là IGBT và Mosfet
3. Mạch chỉnh lưu và lọc sau biến áp
Đối với máy hàn điện tử điện áp đầu ra sau chỉnh lưu khoảng 60V tùy loại máy hàn
4. Mạch điều khiển
Tạo các xung điều khiển có độ rộng thay đổi (tần số cố định) để đóng ngắt các linh kiện điện tử bán dẫn công suất (IGBGT hoặc Mosfet). Việc thay đổi độ rộng xung thường do chúng ta điều chỉnh qua biến trở, nút bấm sẽ tác động lên mạch động lực thay đổi công suất đầu ra.
Xong phần nghiên cứu nguyên lý hoạt động ta quay lại vấn đề chính sửa chữa máy hàn báo lỗi đèn đỏ OC.
- Việc máy hàn báo lỗi đèn đỏ OC có nghĩa là Over Current hay dịch ra là quá dòng,
Việc báo lỗi này có rất nhiều nguyên nhân sảy ra.
Đối với một số dòng máy hoạt động lâu sinh ra quá nhiệt máy chạy nóng quá cũng có thể báo đèn đỏ OC, đối với trường hợp này ta chỉ cần cho máy nghỉ ngừng hoạt động tắt đi bật lại là đèn đỏ không báo nữa và máy hoạt động bình thường.
- Trong trường hợp tắt đi bật lại đèn đỏ Oc báo luôn, hoặc khi chập que hàn đèn đỏ báo luôn. Thông thường trong những trường hợp này là phần động lực( công suất, sò) IGBT, Mosfet đang bị chập chúng ta cần xử lý tìm sò chết và thay thế.
- Cũng có một số trường hợp lỗi này do mạch điều khiển lỗi báo sai, trường hợp này nhanh nhất là có thể thay mạch điều khiển để đảm bảo xử lý nhanh và có máy dùng ngay
- Máy cũng có thể lỗi phần driver điều khiển Mosfet, IGBT thường là chết 1 cổng, dẫn đến mất xung, xung điều khiển bị lệch
